Самогонный дистиллятор на 2 дюйма. Только железо. Холодильник 44 см общая длина.

В комплект входит:

1. Царга -1шт.

2. Кожухотрубный холодильник, общая длина 48 см. внутри 7 трубок диаметром 10 мм и длиной 40 см. 7 перегородок внутри.

3. Дефлегматор с 1 перегородкой. Длина 20 см. Внутри 7 трубок диаметром 10 мм -1шт.

4. Два отвода 90 градусов.

5. Хомуты для крепления узлов дистиллятора друг к другу -6шт.

6. Силиконовые прокладки -6шт.

7. Съемный носик -1шт.

8. Нипель для герметичного крепления термометра в отвод -1шт.

9. Сертификат соответствия (копия)

Важно!!! Важно!!! Важно!!!

Перед началом использования аппарата, промойте его под струёй воды.

Выньте из царги насадку и положите её в кастрюлю. Налейте воды, добавьте лимонную кислоту или соду и вскипятите. Прокипятите минут 30. После слейте воду, прополоскайте насадку. Налейте ещё воды и добавьте фейри или любое другое моющее средство и прополоскайте РПН. Прополоскайте РПН чистой водой.

Скрутите РПН в неплотный моточек и установите её обратно в царгу. Излишки можно спокойно отрезать ножницами.

Соберите аппарат и прогоните его в режиме дистилляции воды, 20-30 мин. Холодильник и дефлегматор подключать не надо.

Промойте аппарат.

Дистиллятор готов к использованию.

Затраченное время на промывку дистиллятора составляет 1 час.

Будьте аккуратны, дистиллятор очень горячий. При промывании и дистилляции, оденьте строительные перчатки.

_____________________________________________________________________________

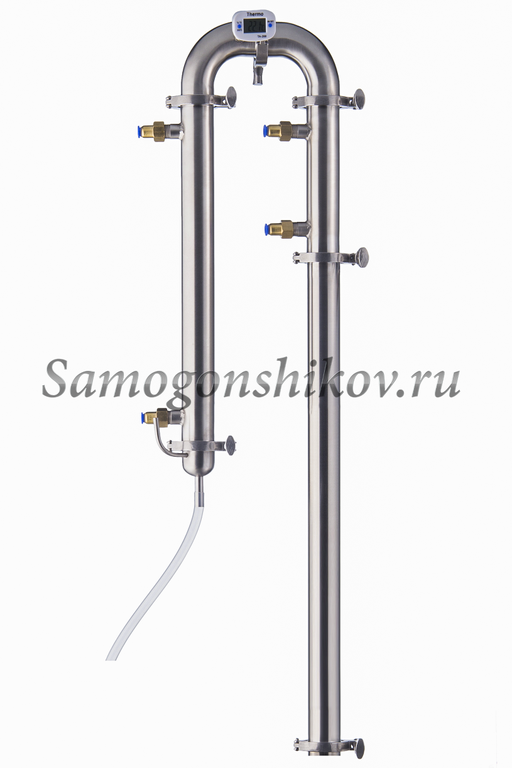

Устройство и принцип работы дистиллятора “Мега-Хард» СС-3
Каждый дистиллятор состоит из царги (труба по которой идут пары) дефлегматора (предохладитель который возвращает охлажденную флегму обратно в царгу) двух отводов по 90 градусов (которые позволяют повернуть основной холодильник под нужным углом) и основного холодильника с тремы перегородками внутри (для охлаждения паров воды, спартосодержащих паров) Дистиллятор предназначен для производства пара из исходной воды путем ее нагрева с дальнейшей конденсацией пара и получением очищенной воды с темпреатурой в пределах от 70 до 80С.

1) Царга представляет собой трубу из нержавеющей стали марки AISI 304 диаметром 50,8 мм длиной 50 см. В трубу (царгу) устанавливается Регулярная насадка Панченкова (РПН) или спирально призматическая насадка (СПН) что позволяет пару (проходящему сквозь насадку) очиститься от посторонних примесей и улучшить качество дистиллированной воды или спиртосодержащей жидкости.

2) Дефлегматор представляет собой трубы диаметром 50,8 мм. Длиной 20 см сверху которой приварена другая труба (водяная рубашка охлаждения) диаметром 63,5 мм. По бокам приварены штуцера подвода и отвода воды в рубашку охлаждения.

3) Два отвода по 90 градусов, позволяют отвести основной холодильник от испарительной ёмкости под нужным углом.

4) Основной холодильник представляет собой трубу диаметром 50,8 мм. длиной 40 см, внутри которой проходят 7 трубок диаметром 10 мм. Так же внутри трубы приварены 4 перегородки с прорезями. Перегородки нужны для препятствия подаваемой воды в холодильник в результате чего уменьшается расход подаваемой воды и улучшается конденсация паров. Перевернув основной холодильник вверх его можно использовать при ректификации спиртосодержащих жидкостей

Все соединения дистиллятора скрепляются между собой хомутами и прокладками.

Дистиллятор бытовой “Мега-Хард» СС-3 работает следующим образом:

В испарительную емкость наливается вода или спиртосодержащая жидкость. Подается нагрев (газ, тэн, индукционная плита)

Жидкость начинает закипать, испаряющийся пар поднимается вверх по царге проходя при этом через насадку РПН или СПН. Пар проходя через насадку частично конденсируется на ней и стекает обратно в колонну. Другая часть пара проходит дальше и попадает в дефлегматор в который поступает холодная вода. Пары частично конденсируется под действием теплопередачи с водяной рубашкой и стекают обратно в колонну, тем самым очищая пары воды (при получении дистиллированной воды) и укрепляя пары спиртосодержащей жидкости.

Дальше пары проходят через 2 отвода по 90 градусов и попадают в основной холодильник, (в который так же подается холодная вода) где и происходит их конденсация и преобразование в жидкость. Сконденсированная очищенная вода или спиртосодержащая жидкость попадает в специальную «камеру накопления дистиллята» в основном холодильнике уже после чего стекает через носик отбора в приемную емкость.

У холодильника есть специальная трубка «связь с атмосферой» которая приварена в «камере накопления дистиллята» она позволяет стабилизировать давление создаваемое в колонне в процессе дистилляции.

Так же внутри холодильника приварены три перегородки на равных расстояниях друг от друга, что позволяет воде попадая в холодильник, задерживаться. Благодаря трем перегородкам, вода движется вверх сквозь перегородки, волнообразно, тем самым сокращается расход подаваемой воды, улучшается пропускная способность холодильника, в результате лучше и быстрей конденсируются пары.
